Станок для фрезерования, сверления и обработки кромки стекла 2500 GC-LDM-III, (Китай) — это высокотехнологичный вертикальный обрабатывающий центр для глубокой обработки стекла. Он может идеально выполнить сложную работу и за короткое время высококачественно и точно обработать стекло, тем самым снижая человеческий фактор при обработке стекла.

В обрабатывающем центре используются передовые системы ЧПУ и приводы международного уровня, обеспечивающие динамическое управление и точный контроль скорости каждой оси. В результате получается тщательно обработанное стекло высокого качества. Это вертикальный сверлильно-фрезерный станок с ЧПУ, который может обрабатывать сложные элементы обработки с помощью простых операций и оснащен передовыми технологиями, позволяющими удовлетворить потребности в точности обработки, высокой скорости и простоте управления.

GC-LDM-III может автоматически выполнять сложные операции сверления, фрезерования и другие функции на большом плоском стекле. Когда стекло загружается на подающий стол, машина начинает выполнять подготовленные процедуры сверления и фрезерования.

Гибкость системы управления позволяет удовлетворить требования различных продуктов, а вся работа выполняется автоматически. Эта машина подходит для обработки структурного стекла, безрамных стеклянных дверей, стеклянных навесных стен и т. д.

Функции станка:

1: Передние и задние сверла (сверление одновременно);
2: Фрезерование;
3: Шлифование
4: Снятие фаски

Структура GC-LDM-III

GC-LDM-III – вертикальный центр обработки стекла, все основные части закрыты защитными кожухами. Станок занимает небольшую площадь, а стекло легко позиционировать.

Основная рама изготовлена из сварной конструкционной стали и двойных вертикальных балок в конструкциях по осям Y и V.

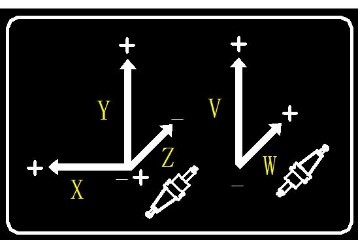

Линейные оси X, Y, V, Z и W приводятся в движение высокоточными шариковыми винтами и перемещаются по линейным направляющим.

Ось X управляет движением стекла влево или вправо.

По осям Y и V два шпинделя перемещаются вверх или вниз, обеспечивая относительное перемещение стекла вверх и вниз.

Оси Z и W, расположенные внутри корпуса шпинделя, управляют движением шпинделя вперед или назад, чтобы контролировать положение инструмента.

Конструктивные преимущества:

◎ Хорошая жесткость и быстрый отклик.
◎ Высокоточные шариковые винты и направляющие Hiwin (Тайвань Hiwin) позволяют добиться высокой точности производства.
◎ Низкий износ, машина сохраняет высокую точность даже после многих лет использования.
◎ Подвижные части смазываются централизованной системой подачи масла.
◎ Защитная часть основной машины изготовлена из нержавеющей стали 201. Чтобы облегчить наблюдение за рабочей основной машиной, спереди и сзади защитной крышки имеются две дверцы, которые облегчают наблюдение за рабочей динамикой внутри основной станка.

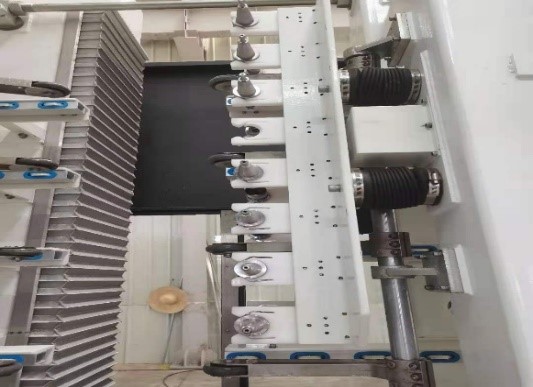

Магазин инструментов

На передней и задней балках инструментального магазина имеется 8 позиций для автоматической смены инструмента.

Электрический шпиндель

Электрический шпиндель центра обработки стекла, являющийся основной частью центра обработки стекла, имеет следующие характеристики:

◎ Двигатель шпинделя имеет самый большой постоянный крутящий момент, выходная мощность составляет 7,5 кВт, а крутящий момент может достигать 25 Нм даже на скорости 12000 об/мин! Высокий крутящий момент увеличивает скорость обработки и позволяет использовать шлифовальные круги большего диаметра!
◎ Максимальная скорость может достигать 12000 об/мин.
◎ Шпиндель с охлаждением, что значительно повышает скорость и качество обработки во время работы.
◎ Внутренняя катушка шпинделя имеет полностью герметичную конструкцию.
◎ Шпиндель имеет водяное охлаждение, а профессиональная система охлаждения используется для обеспечения работы шпинделя при постоянной температуре.

Виды инструментов

Создавайте различную графику обработки с помощью разных инструментов.

фрезерный резец	развертка	буровое сверло	развертка+буровое сверло	шлифовальный круг

Система ЧПУ

Профессиональная система ЧПУ интегрирована в обрабатывающий центр и взаимодействует с промышленным управляющим компьютером для управления каждым приводом станка, что упрощает эксплуатацию станка.

Основные характеристики системы ЧПУ:

◎ Параллельная работа, во время машинной обработки, оператор может нарисовать следующую графику обработки на компьютере;
◎ Простой и понятный интерфейс работы;
◎ Компьютер может подключаться к Интернету;
◎ 19-дюймовый цветной дисплей;

Основная функция:

◎ Контроль обработки отображает следующую информацию: координаты каждой оси, скорость шпинделя, инструмент и т. д.
◎ На экране отображается текущее рабочее время;
◎ Инструкции по диагностике входного/выходного сигнала
◎ Программным обеспечением EasyCAM можно пользоваться во время работы машины.
◎ Можно выполнить настройку параметров.

CAM-программное обеспечение

Программное обеспечение EASY CAM может работать в 32/64-битных системах Windows 7/8/10. Работа программного обеспечения проще и понятнее.

Ключевые особенности включают в себя:

◎ Размещение графики по размерам, настройка моделирования чертежей, автоматический выбор подходящих инструментов на основе графических элементов и автоматическое создание программ обработки;
◎ Может разумно определять зону помех и моделировать работу;
◎ Управление информацией об обработке: используйте базу данных для управления чертежами обработки, чтобы облегчить просмотр исторических записей;
◎ Оптимизация траектории инструмента для уменьшения холостого хода;
◎ Автоматическая регулировка скорости обработки в соответствии с различными радиусами дуги, чтобы гарантировать соответствие линейной скорости шлифования;
◎ Машина поставляется с ключом EASY CAM.

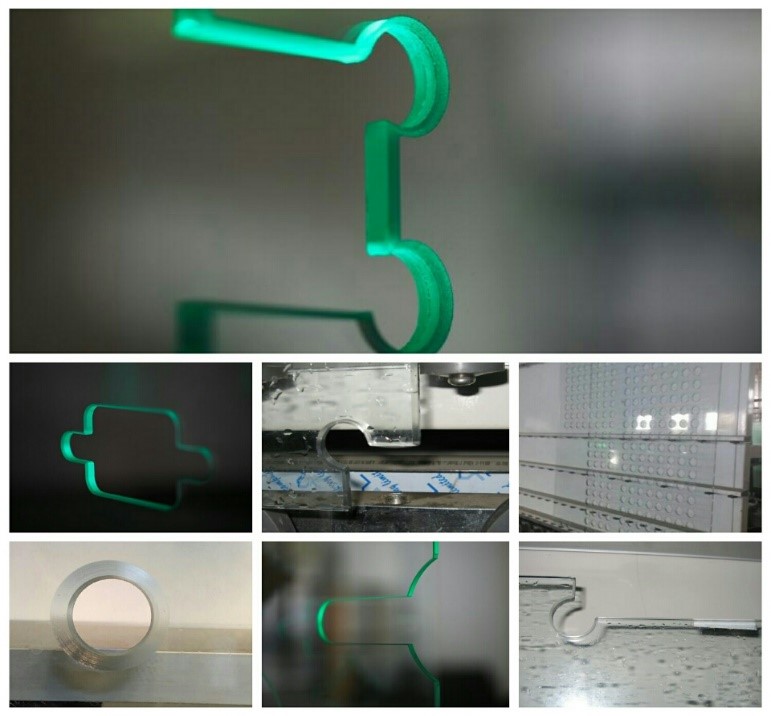

Обработка образца стекла
